Tema 2: Técnicas de suavizamiento exponencial

Curso: Series Cronológicas I

Shu Wei Chou Chen

shuwei.chou@ucr.ac.cr

Escuela de Estadística, Universidad de Costa Rica

Paquetes de R

Para este tema, se necesita cargar estos paquetes:

library(ggplot2)
library(forecast)
library(fpp2)
library(astsa)

Introducción

Contenido

1. Introducción
2. Suavizamiento exponencial simple (SES)
3. El método lineal de Holt
4. El método lineal de Holt amortiguado
5. El método multiplicativo y aditivo de Holt-Winters
6. Taxonomía de los métodos de SE
7. Representación como modelos de Espacio de Estados

Introducción

• Desarrollados en los años 1950s.

• Son aplicados ampliamente debido a su sencillez y bajo costo.

• Pueden ser utilizados para pocas observaciones.

  1. Suavizamiento exponencial simple (SES)
  2. Método lineal de Holt (con tendencia)
  3. Métodos multiplicativo y aditivo de Holt-Winters (con estacionalidad)

Suavizamiento exponencial simple (SES)

Contenido

1. Introducción
2. Suavizamiento exponencial simple (SES)
3. El método lineal de Holt
4. El método lineal de Holt amortiguado
5. El método multiplicativo y aditivo de Holt-Winters
6. Taxonomía de los métodos de SE
7. Representación como modelos de Espacio de Estados

Suavizamiento exponencial simple (SES)

• Es apropiada para serie que no tienen patrones estacionales ni de tendencia, y cuya media o nivel cambia lentamente.

• Notación:

  • \(Z_t\): la observación de la serie en el tiempo \(t\).
  • \(P_t\): el pronóstico del tiempo \(t\).
  • \(Z_t-P_t\): el error de pronóstico.

• El método de SES consiste en: \[P_{t+1}=P_t+\alpha (Z_t-P_t)\] donde \(0\leq \alpha\leq1\) es el parámetro de suavizamiento.


  • El pronóstico en el tiempo \(t+1\) es una combinación del pronóstico en el tiempo \(t\) y una proporción \(\alpha\) el error de pronóstico del tiempo \(t\).

• Note que la ecuación anterior es equivalente a: \[P_{t+1}=\alpha Z_t + (1-\alpha)~ P_t\] i.e., el pronóstico en el tiempo \(t+1\) es un promedio ponderado de la observación más reciente y el pronóstico en el tiempo \(t\).

• Recursivamente se obtienen: \[\begin{align*} P_{t+1} &= \alpha Z_t + (1 - \alpha) \left[ \alpha Z_{t-1} + (1 - \alpha) P_{t-1} \right] \\ &= \alpha Z_t + \alpha (1 - \alpha) Z_{t-1} + (1 - \alpha)^2 P_{t-1} \\ &= \alpha Z_t + \alpha (1 - \alpha) Z_{t-1} + \alpha (1 - \alpha)^2 Z_{t-2} + \cdots \\ &\quad\quad\quad\quad\quad\quad + \alpha (1 - \alpha)^{t-1} Z_1 + (1 - \alpha)^t P_1. \end{align*}\]

• Los coeficientes \(\alpha, \alpha (1-\alpha)^2,..., \alpha (1-\alpha)^t\) decrecen exponencialmente.

• El pronóstico \(P_{t+1}\) es un promedio ponderado de las observaciones pasadas \(Z_t,...,Z_1\) ya que \((1-\alpha)^t P_{1}\) es casi nulo.

• En la práctica, \(\alpha\) es desconocido.

• La idea es realizar SES con diferentes valores de \(\alpha\) y seleccionar el valor de \(\alpha\) que minimiza la suma de los cuadrados de los errores de pronóstico, o el MSE. \[\operatorname{MSE}=\frac{\sum\limits_{t=1}^T \left( Z_t-P_t \right)^2}{T}.\]

• Además de \(\alpha\), la selección de los valores iniciales (\(P_1\)) es importante.

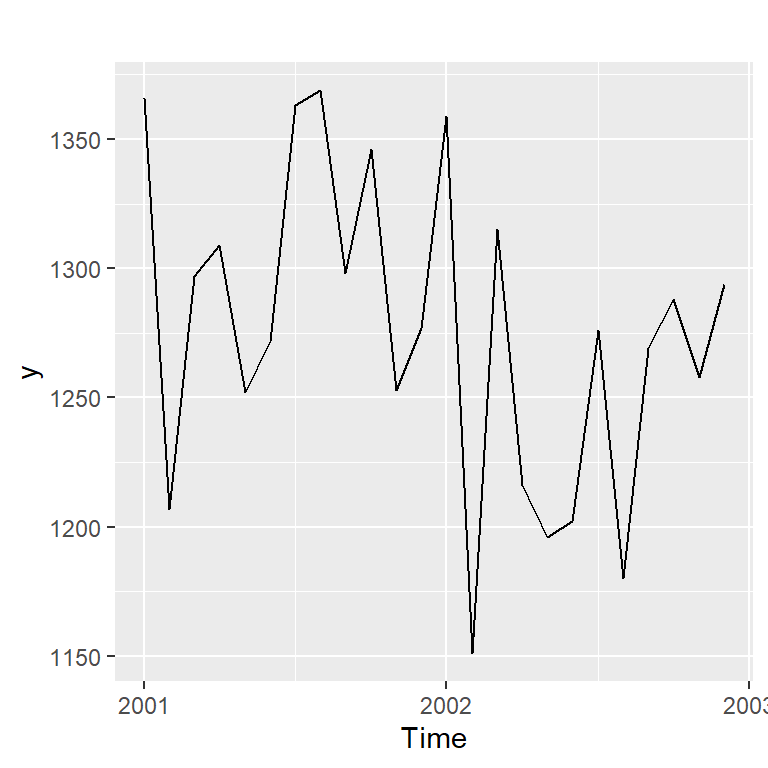

• Ejemplo 3.1 de Hernández (2011): Serie mensual de defunciones de Costa Rica de los años 2001 y 2002.

Procedimiento en excel y el Lab

El método lineal de Holt

Contenido

1. Introducción
2. Suavizamiento exponencial simple (SES)
3. El método lineal de Holt
4. El método lineal de Holt amortiguado
5. El método multiplicativo y aditivo de Holt-Winters
6. Taxonomía de los métodos de SE
7. Representación como modelos de Espacio de Estados

El método lineal de Holt

• El método de Holt sirve para series con tendencia.
• El suavizamiento exponencial de Holt utiliza 3 ecuaciones y dos parámetros ( \(0 \leq \alpha \leq 1\) y \(0 \leq \beta \leq 1\)):

Ecuación del nivel: \(~~~~~~~~~~~~~l_{t}=\alpha Z_{t} + (1-\alpha)~ (l_{t-1}+b_{t-1})\)

Ecuación de la pendiente: \(~~~~b_{t}=\beta (l_t-l_{t-1}) + (1-\beta)~ b_{t-1}\)

Ecuación del pronóstico: \(~~~~~P_{t+m}=l_t+b_t m\)

• \(l_t\) es una estimación del nivel promedio de \(Z_t\).

  • Es un promedio ponderado del valor de \(Z_t\) y una estimación del nivel de la serie en \(t\).

• \(b_t\) es una estimación de la pendiente de \(Z_t\).

  • es un promedio ponderado del aumento del nivel de la serie entre \(t\) y \(t-1\), y una estimación de la pendiente en el tiempo \(t-1\).

• La última ecuación pronostica el valor de \(Z_{t+m}\), i.e., pronóstico a \(m\) paso para adelante.

• Es conocido como suavizamiento exponencial doble.

• Al igual que SES, los valores de \(\alpha\) y \(\beta\) se obtienen minimizando la suma de los cuadrados de los errores de pronóstico, o el MSE. \[\operatorname{MSE}=\frac{\sum\limits_{i=1}^T \left( Z_t-P_t \right)^2}{T} \]
• Además de \(\alpha\) y \(\beta\), la selección de los valores iniciales (\(l_1\) y \(b_1\)) es importante.

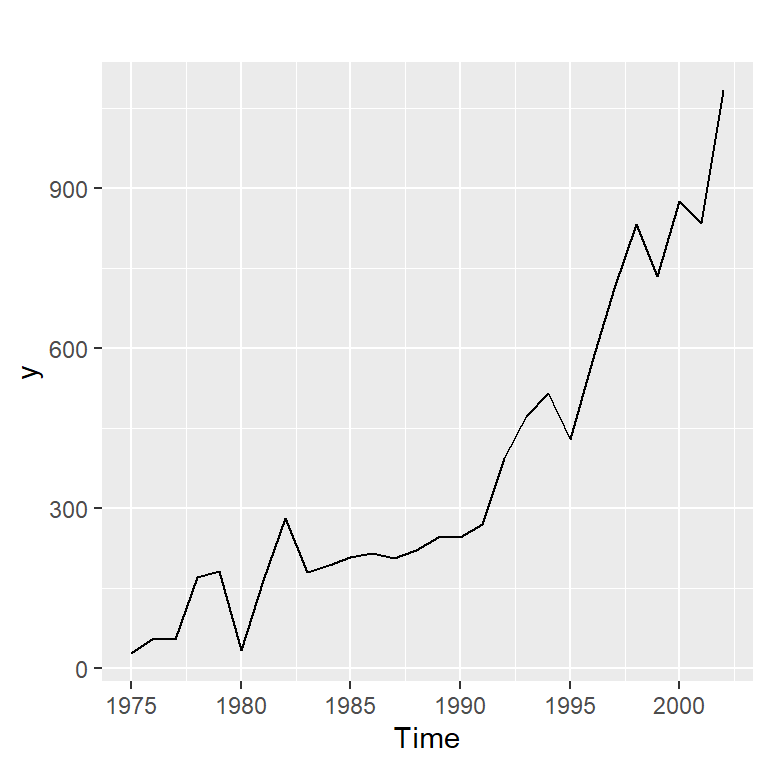

• Ejemplo 3.2 de Hernández (2011): Serie de graduados del ITCR de 1975-2002.

Procedimiento en excel y el Lab

El método lineal de Holt amortiguado

Contenido

1. Introducción
2. Suavizamiento exponencial simple (SES)
3. El método lineal de Holt
4. El método lineal de Holt amortiguado
5. El método multiplicativo y aditivo de Holt-Winters
6. Taxonomía de los métodos de SE
7. Representación como modelos de Espacio de Estados

El método lineal de Holt amortiguado

• Crítica: el método lineal de Holt supone una tendencia constante a futuro.
• Pronósticos a largo plazo no son prácticos.
• Gardner & McKenzie (1985) introdujo un parámetro adicional para amortiguar esa tendencia constante.

Ecuación del nivel: \(~~~~~~~~~~~~~l_{t}=\alpha Z_{t} + (1-\alpha)~ (l_{t-1}+\phi b_{t-1})\)

Ecuación de la pendiente: \(~~~~b_{t}=\beta (l_t-l_{t-1}) + (1-\beta)~ \phi b_{t-1}\)

Ecuación del pronóstico: \(~~~~~P_{t+m}=l_t+ (\phi+\phi^2+...+\phi^m)~b_t\)

• Si \(\phi=1\), se tiene el método lineal de Holt.
• Para \(0<\phi<1\), el pronóstico converge a \(l_t+ \frac{\phi}{1-\phi}~b_t\), cuando \(m \rightarrow \infty\).
• Es decir, el pronóstico a corto plazo es con tendencia pero a largo plazo es constante.

holt1 <- holt(y, h=15)
holt2 <- holt(y, damped=TRUE, phi = 0.9, h=15)
holt3 <- holt(y, damped=TRUE, h=15)

holt2$model

Damped Holt's method

Call:
holt(y = y, h = 15, damped = TRUE, phi = 0.9)

  Smoothing parameters:
    alpha = 0.2341
    beta  = 0.2341
    phi   = 0.9

  Initial states:
    l = 22.8604
    b = 22.1418

  sigma:  87.7573

     AIC     AICc      BIC
348.3701 351.0973 355.0311

holt3$model

Damped Holt's method

Call:
holt(y = y, h = 15, damped = TRUE)

  Smoothing parameters:
    alpha = 0.2235
    beta  = 0.2235
    phi   = 0.9633

  Initial states:
    l = 23.4845
    b = 21.8493

  sigma:  86.4831

     AIC     AICc      BIC
349.5510 353.5510 357.5442

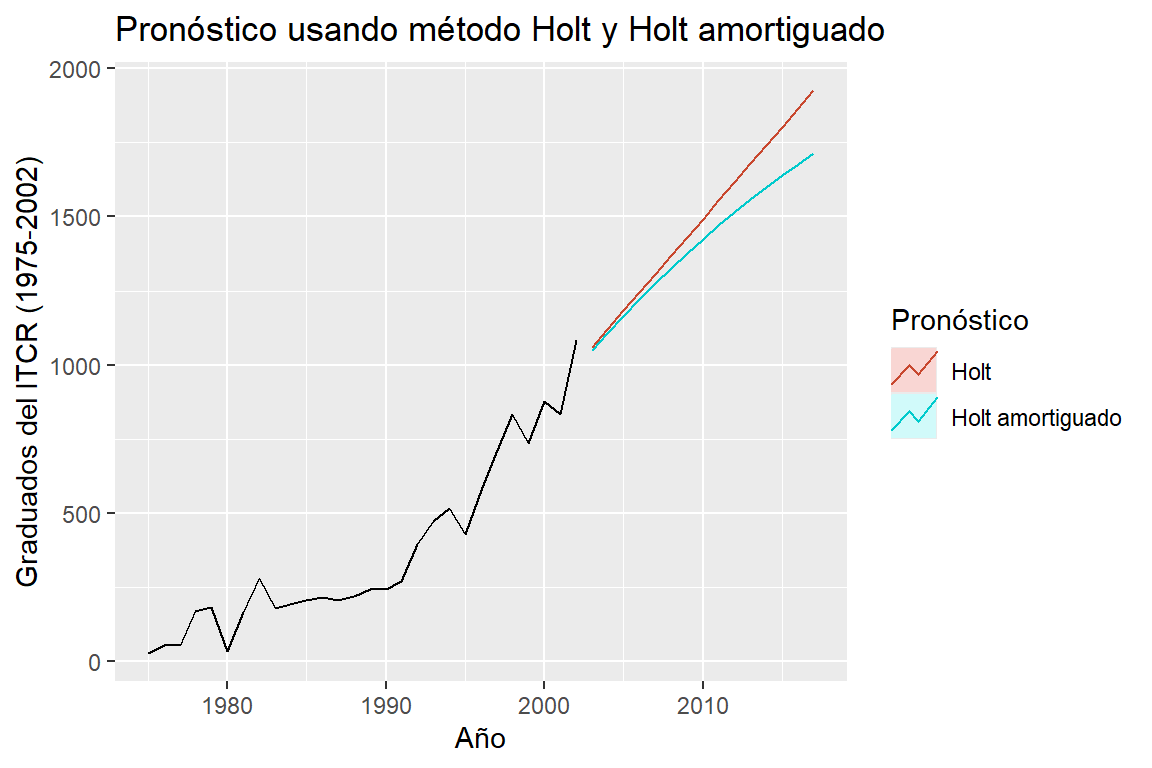

autoplot(y) +
  autolayer(holt1, series="Holt", PI=FALSE) +
  autolayer(holt3, series="Holt amortiguado", PI=FALSE) +
  ggtitle("Pronóstico usando método Holt y Holt amortiguado") + xlab("Año") +
  ylab("Graduados del ITCR (1975-2002)") +
  guides(colour=guide_legend(title="Pronóstico"))

El método multiplicativo y aditivo de Holt-Winters

Contenido

1. Introducción
2. Suavizamiento exponencial simple (SES)
3. El método lineal de Holt
4. El método lineal de Holt amortiguado
5. El método multiplicativo y aditivo de Holt-Winters
6. Taxonomía de los métodos de SE
7. Representación como modelos de Espacio de Estados

El método multiplicativo y aditivo de Holt-Winters

• Winters (1960) extendió el método lineal de Holt para tomar en cuenta la estacionalidad, el cual es conocido como Holt-Winters.

• Método multiplicativo:

  • Variación estacional cambia proporcionalmente con el nivel de la serie.

• Método aditivo:

  • Variación constante a lo largo de tiempo.

El método multiplicativo de Holt-Winters

\[l_t= \alpha \frac{Z_t}{S_{t-s}}+(1-\alpha) (l_{t-1}+b_{t-1})\] \[b_t= \beta (l_t-l_{t-1})+(1-\beta) b_{t-1}\] \[S_t= \gamma \frac{Z_t}{l_{t-1}+b_{t-1}}+(1-\gamma) S_{t-s}\] \[P_{t+m}= (l_{t}+b_t~m) S_{t+m-s}\] donde
\(s\) es la longitud de la estacionalidad,
\(l_t\) es el nivel de la serie \(Z_t\),
\(b_t\) es la tendencia,
\(S_t\) es el componente estacional,
\(P_{t+m}\) es el pronóstico \(m\) pasos adelante y
\(0<\alpha<1\), \(0<\beta<1\), \(0<\gamma<1\).

Valores iniciales: para \(s\) periodos,

• El nivel \(l_t\) se inicia con: \[l_s=\frac{Z_1+...+Z_s}{s}\] como un promedio de los datos de los primeros \(s\) datos.

• La pendiente \(b_t\) se inicia con: \[b_s=\frac{1}{s}\left[ \frac{Z_{s+1}-Z_1}{s}+\frac{Z_{s+2}-Z_2}{s}+...+\frac{Z_{s+s}-Z_s}{s} \right]\] \[=\frac{1}{s}\left[ \frac{Z_{s+1}+...+Z_{s+s}}{s}-\frac{Z_{1}+...+Z_{s}}{s} \right]\] como un promedio de pendientes de cada periodo en los primeros \(2s\) periodos.

• Los índices estacionales se inicializan como cociente de los primeros \(s\) valores al promedio de los primeros \(s\) datos. \[S_i=\frac{Z_i}{l_s}, \text{ para } i=1,...,s\]

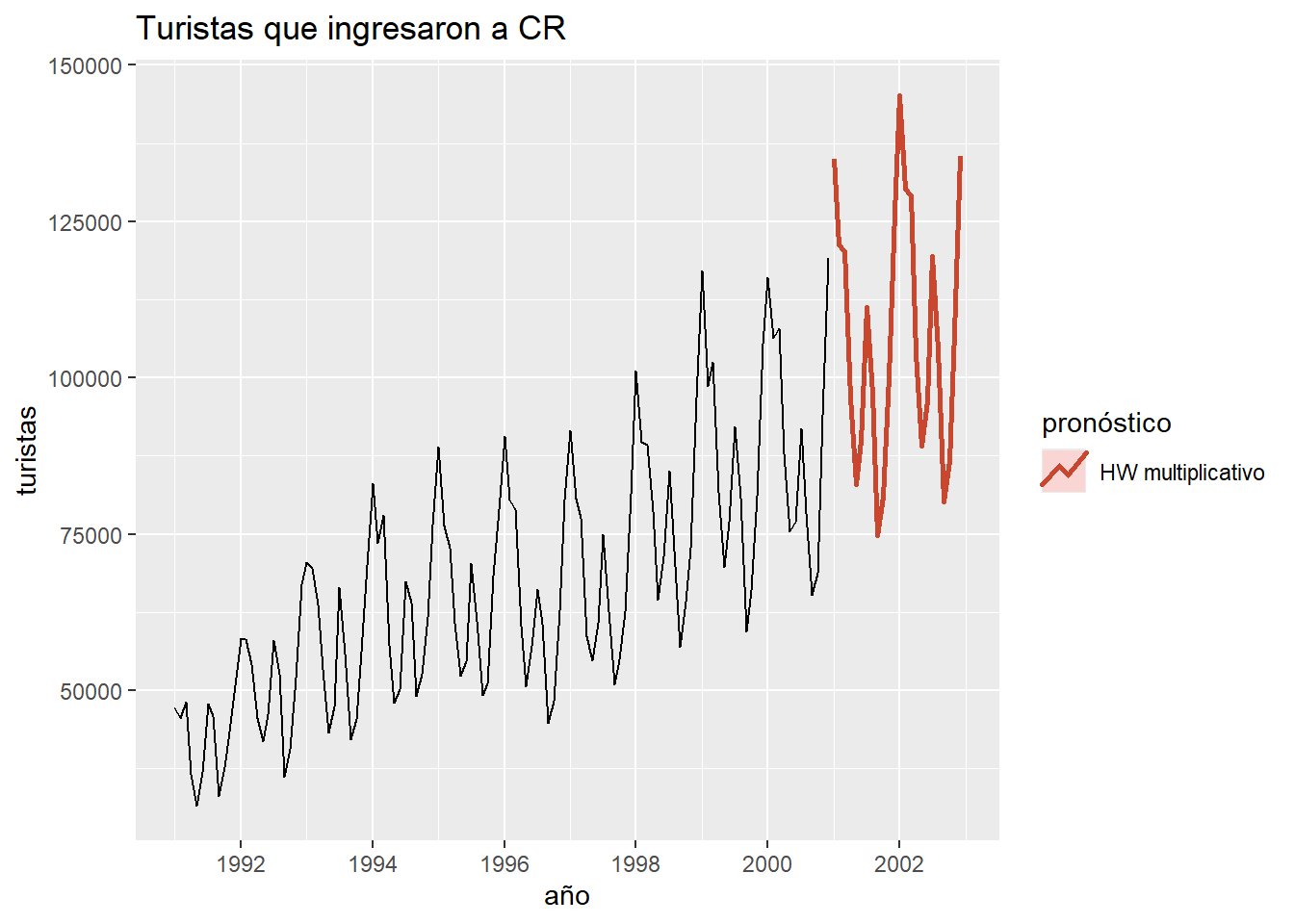

• Ejemplo 3.3 de Hernández (2011): Serie mensual de turistas de 1991-2000.

Procedimiento en excel y el Lab

El método aditivo de Holt-Winters

\[l_t= \alpha (Z_t-S_{t-s})+(1-\alpha) (l_{t-1}+b_{t-1})\] \[b_t= \beta (l_t-l_{t-1})+(1-\beta) b_{t-1}\] \[S_t= \gamma \left( Z_t-l_{t-1}-b_{t-1} \right)+(1-\gamma) S_{t-s}\] \[P_{t+m}= l_{t}+b_t~m + S_{t+m-s}\] donde
\(s\) es la longitud de la estacionalidad,
\(l_t\) es el nivel de la serie \(Z_t\),
\(b_t\) es la tendencia,
\(S_t\) es el componente estacional,
\(P_{t+m}\) es el pronóstico \(m\) pasos adelante y
\(0<\alpha<1\), \(0<\beta<1\), \(0<\gamma<1\).

• Los índices estacionales se inicializan como cociente de los primeros \(s\) valores al promedio de los primeros \(s\) datos. \[S_i=Z_i-a_s, \text{ para } i=1,...,s\]

• Existen otras inicializaciones como el procedimiento basado en regresión (Bowerman, O’Connell and Koehler, 2005).

  • asumir tendencia lineal de las primeras observaciones (típicamente 3 o 4 años), y usa el intercepto como \(l_0\) y pendiente como \(b_0\).

• Hasta los últimos años siguen proponiendo nuevos métodos.

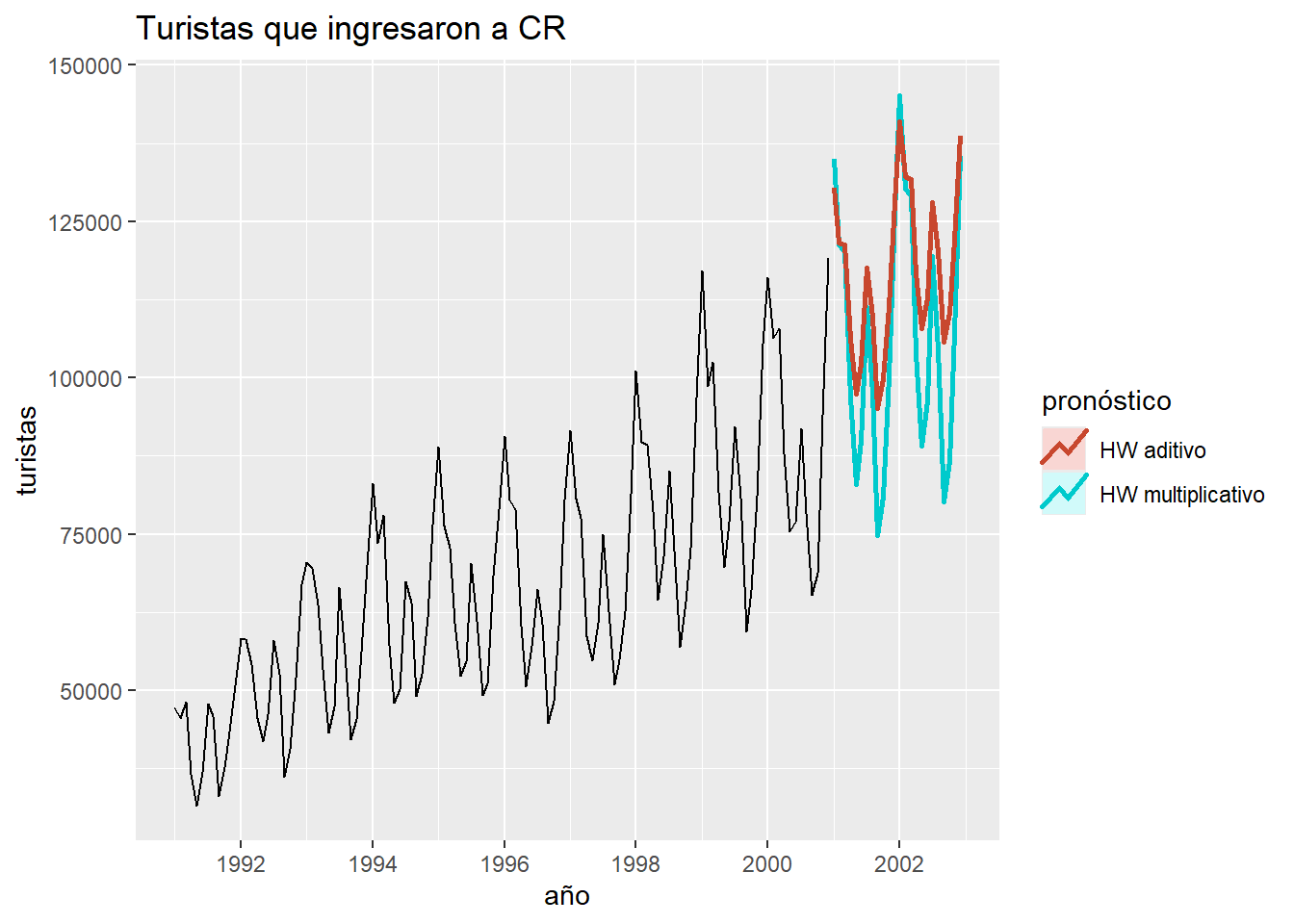

Comparación entre el aditivo y multiplicativo de H-W

ht1 <- hw(y,seasonal="multiplicative")
ht2 <- hw(y,seasonal="additive")
autoplot(y) +
  autolayer(ht1, series="HW multiplicativo", PI=FALSE, size = 1) +
  autolayer(ht2, series="HW aditivo", PI=FALSE, size = 1) +
  xlab("año") +
  ylab("turistas") +
  ggtitle("Turistas que ingresaron a CR") +
  guides(colour=guide_legend(title="pronóstico"))

Comparación de las medidas de precisión.

accuracy(ht1)

                    ME     RMSE      MAE        MPE     MAPE      MASE
Training set -114.3084 3239.923 2580.033 -0.3986991 3.995136 0.4245259
                    ACF1
Training set 0.008128625

accuracy(ht2)

                   ME     RMSE      MAE        MPE     MAPE      MASE
Training set -394.643 4297.824 3312.546 -0.7003905 5.216058 0.5450557
                     ACF1
Training set -0.003603756

El método mult. de H-W amortiguado

\[l_t= \alpha \frac{Z_t}{S_{t-s}}+(1-\alpha) (l_{t-1}+\phi~b_{t-1})\] \[b_t= \beta (l_t-l_{t-1})+(1-\beta)~\phi~ b_{t-1}\] \[S_t= \gamma \frac{Z_t}{l_{t-1}+\phi~b_{t-1}}+(1-\gamma) S_{t-s}\] \[P_{t+m}= (l_{t}+(\phi+\phi^2+...+\phi^m)~ b_t) S_{t+m-s}\]

ht3 <- hw(y, damped=TRUE, seasonal="multiplicative")
ht3$model

Damped Holt-Winters' multiplicative method

Call:
hw(y = y, seasonal = "multiplicative", damped = TRUE)

  Smoothing parameters:
    alpha = 0.66
    beta  = 0.024
    gamma = 1e-04
    phi   = 0.9684

  Initial states:
    l = 37734.1221
    b = 789.7191
    s = 1.1839 0.9441 0.7666 0.7176 0.939 1.0778
           0.8739 0.8108 0.9503 1.1853 1.2078 1.3431

  sigma:  0.0525

     AIC     AICc      BIC
2539.896 2546.668 2590.071

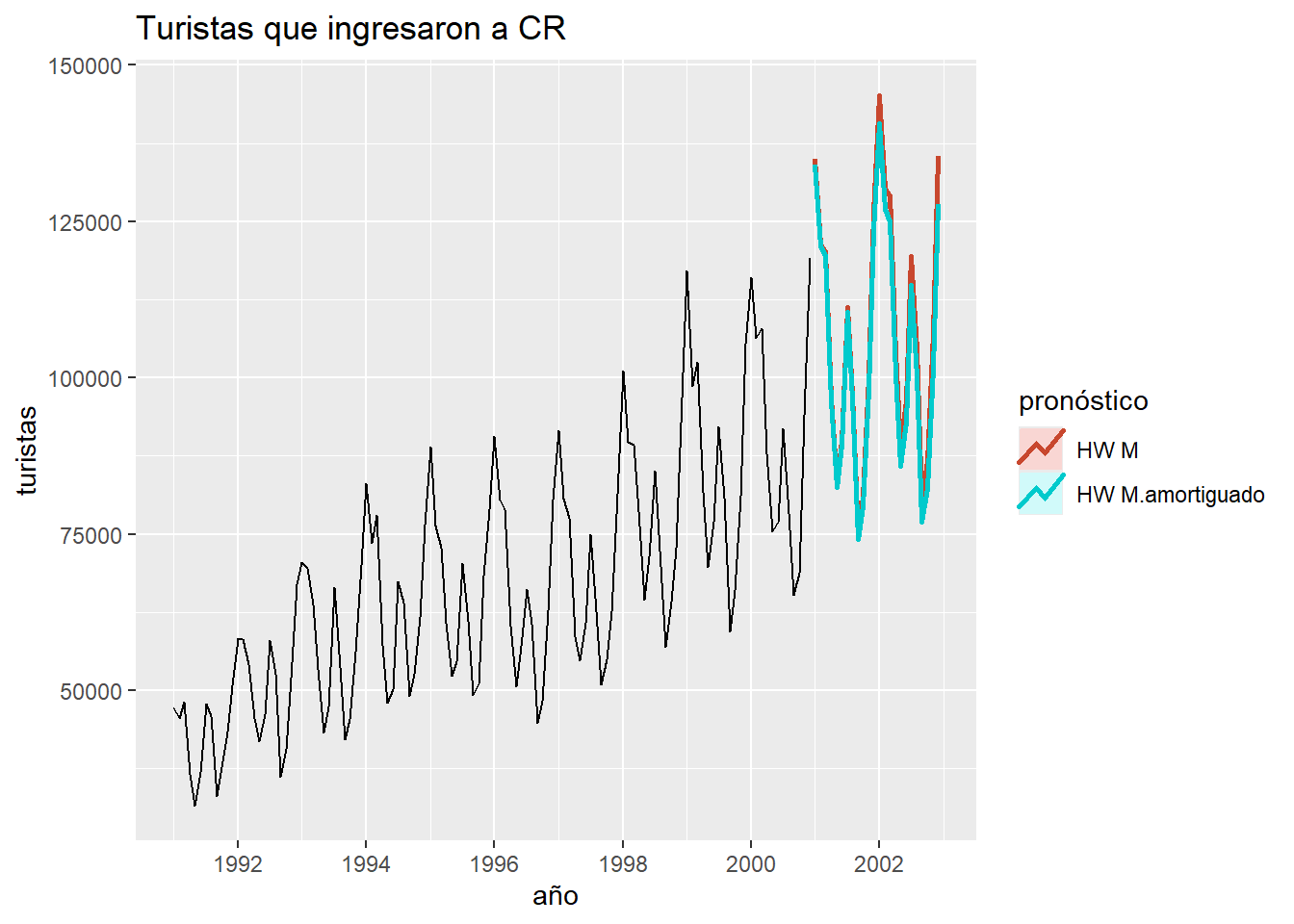

autoplot(y) +
  autolayer(ht1, series="HW M", PI=FALSE, size = 1) +
  autolayer(ht3, series="HW M.amortiguado", PI=FALSE, size = 1) +
  xlab("año") +
  ylab("turistas") +
  ggtitle("Turistas que ingresaron a CR") +
  guides(colour=guide_legend(title="pronóstico"))

accuracy(ht1)

                    ME     RMSE      MAE        MPE     MAPE      MASE
Training set -114.3084 3239.923 2580.033 -0.3986991 3.995136 0.4245259
                    ACF1
Training set 0.008128625

accuracy(ht2)

                   ME     RMSE      MAE        MPE     MAPE      MASE
Training set -394.643 4297.824 3312.546 -0.7003905 5.216058 0.5450557
                     ACF1
Training set -0.003603756

accuracy(ht3)

                   ME     RMSE      MAE       MPE     MAPE      MASE
Training set 309.2038 3213.097 2587.598 0.2712205 3.958626 0.4257708
                    ACF1
Training set -0.01930739

Taxonomía de los métodos de SE

Contenido

1. Introducción
2. Suavizamiento exponencial simple (SES)
3. El método lineal de Holt
4. El método lineal de Holt amortiguado
5. El método multiplicativo y aditivo de Holt-Winters
6. Taxonomía de los métodos de SE
7. Representación como modelos de Espacio de Estados

Taxonomía de los métodos de SE

Tendencia		Componente estacional
	\(N\) (No)	\(A\) (Aditivo)	\(M\) (Multiplicativo)
\(N (\text{No)}\)	\((N,N)\)	\((N,A)\)	\((N,M)\)
\(A (\text{Aditivo})\)	\((A,N)\)	\((A,A)\)	\((A,M)\)
\(A_d\) \((\text{Aditivo}_{damped})\)	\((A_d,N)\)	\((A_d,A)\)	\((A_d,M)\)

Note que algunos de estos ya lo acabamos de ver:

• \((N,N)\): SES
• \((A,N)\): Método lineal de Holt
• \((A_d,N)\): Holt amortiguado
• \((A,A)\): HW aditivo
• \((A,M)\): H-W Multiplicativo
• \((A_d,M)\): H-W multiplicativo amortiguado
• \((A_d,A)\): H-W aditivo amortiguado

• En R, especifica el tipo de error como “aditivo” o “multiplicativo”, y se usa la notación del modelo ETS como (ZZZ), donde las 3 Z’s representan:

  • El error (“A”, “M”, “Z”),
  • La tendencia (“N”,“A”,“M” or “Z”), y
  • El componente estacional (“N”,“A”,“M” or “Z”).
  • \(N:\) no, \(A:\) aditivo, \(M:\) multiplicativo y \(Z:\) automático.

• Por ejemplo, si necesito estimar

turistas<-read.csv("turistas.csv",sep=";")
y<-ts(turistas$turistas,start=c(1991,1),frequency=12)
hw_ad<-ets(y,model="AAA",damped = FALSE)
hw_ad_a<-ets(y,model="AAA",damped = TRUE)
hw_mul<-ets(y,model="MAM",damped = FALSE)
hw_mul_a<-ets(y,model="MAM",damped = TRUE)

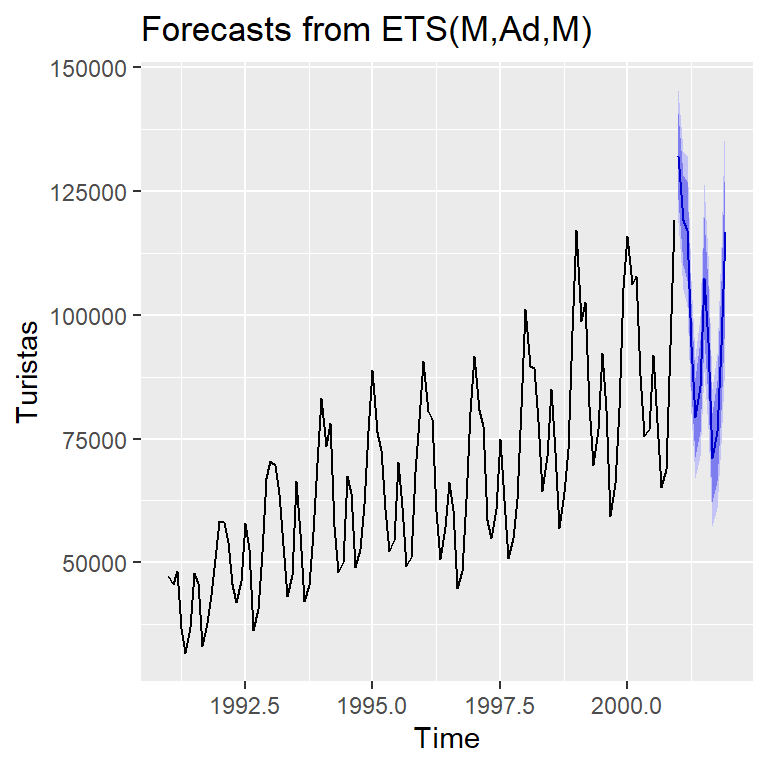

hw_auto<-ets(y,model="ZZZ") #selecciona el mejor modelo usando AIC.

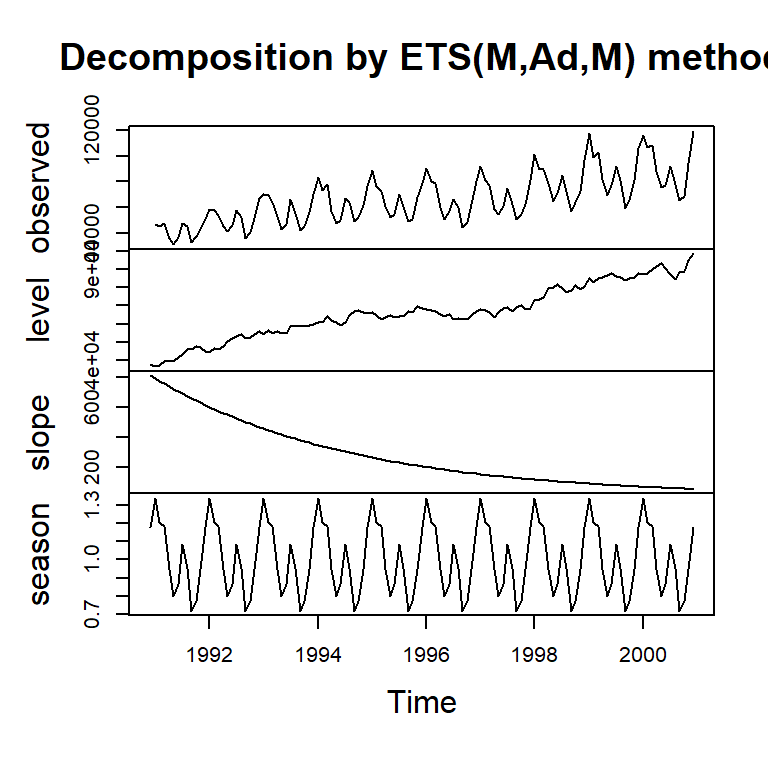

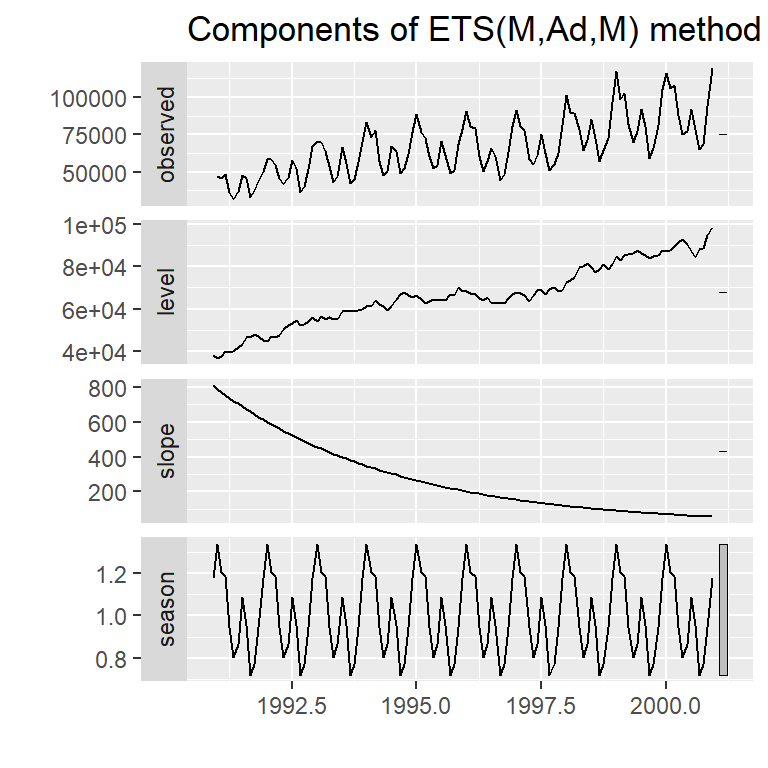

plot(hw_auto)

¿Qué es el término del error y cómo se define los criterios de información como el AIC?

Representación como modelos de Espacio de Estados

Contenido

1. Introducción
2. Suavizamiento exponencial simple (SES)
3. El método lineal de Holt
4. El método lineal de Holt amortiguado
5. El método multiplicativo y aditivo de Holt-Winters
6. Taxonomía de los métodos de SE
7. Representación como modelos de Espacio de Estados

Representación como modelos de Espacio de Estados

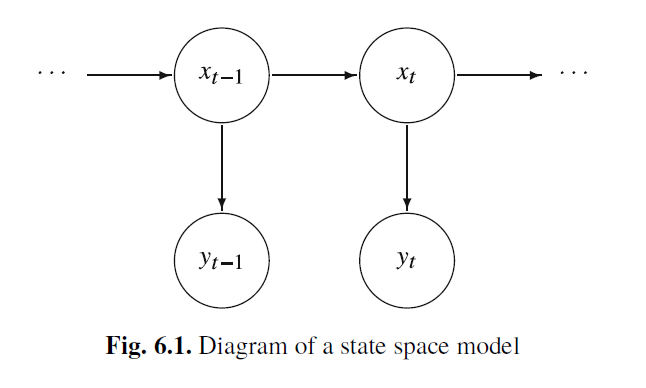

• El modelo de Espacio de Estados en general está caracterizado por dos procesos en el tiempo:

1. Un proceso latente (o oculto) \(x_t\): Se supone que es un proceso de Markov, i.e. \[P(x_t|x_{t-1},x_{t-2},...)=P(x_t|x_{t-1})\]

2. Un proceso de observaciones \(y_t\): Se supone que son independientes dado los estados \(x_t\).

Fuente: Shumway & Stoffer (2017)

Representación del SES

Como ilustración, note que la ecuación del SES: \(P_{t+1}=\alpha Z_t + (1-\alpha)~ P_t\), se puede reescribir como:

• La ecuación del pronóstico:

\[\begin{align*}P_{t+1}=l_t \end{align*}\]

• La ecuación del suavizamiento:

\[\begin{align*} \ell_t &= \alpha Z_t + (1 - \alpha) P_t \\ &= \alpha Z_t + (1 - \alpha) \ell_{t-1} \end{align*}\]

Arreglando la ecuación del suavizamiento:

\[\begin{align*} \ell_t &= \ell_{t-1} + \alpha (Z_t - \ell_{t-1}) \\ &= \ell_{t-1} + \alpha e_t \end{align*}\]

donde \(e_t = Z_t - l_{t-1} = Z_t - P_{t}\) es el error.

• Podríamos definir la ecuación del pronóstico como \(Z_t = l_{t-1}+e_t\), introduciendo un error aleatorio. Finalmente, la representación del modelo Espacio de Estados se escribe de la siguiente forma: \[\begin{align*} Z_t &= \ell_{t-1} + e_t \\ \ell_t &= \ell_{t-1} + \alpha e_t \end{align*}\]

• Asumiendo alguna distribución de \(e_t\), se puede especificar el modelo estadístico. Por lo que se puede realizar inferencias a los parámetros y los pronósticos con intervalo de confianza.

• De forma similar, el SES con el error multiplicativo es

\[\begin{align*} Z_t &= \ell_{t-1} ( 1+ e_t) \\ \ell_t &= \ell_{t-1} (1 + \alpha e_t) \end{align*}\]

Comparación de varios modelos

accuracy(hw_ad)

                    ME     RMSE      MAE        MPE     MAPE      MASE
Training set -394.6563 4297.824 3312.536 -0.7004108 5.216048 0.5450541
                     ACF1
Training set -0.003568228

accuracy(hw_ad_a)

                   ME    RMSE      MAE       MPE    MAPE     MASE       ACF1
Training set 260.7423 4254.83 3302.818 0.2544367 5.10127 0.543455 0.00139745

accuracy(hw_mul)

                   ME     RMSE      MAE        MPE     MAPE      MASE
Training set -296.167 3301.525 2602.353 -0.7057268 3.976193 0.4281986
                   ACF1
Training set 0.07227753

accuracy(hw_mul_a)

                   ME     RMSE      MAE       MPE     MAPE      MASE       ACF1
Training set 372.8259 3283.797 2633.531 0.3366449 3.939674 0.4333287 0.07885943

accuracy(hw_auto)

                   ME     RMSE      MAE       MPE     MAPE      MASE       ACF1
Training set 372.8259 3283.797 2633.531 0.3366449 3.939674 0.4333287 0.07885943

summary(hw_auto)

ETS(M,Ad,M)

Call:
ets(y = y, model = "ZZZ")

  Smoothing parameters:
    alpha = 0.5798
    beta  = 1e-04
    gamma = 1e-04
    phi   = 0.9774

  Initial states:
    l = 37996.857
    b = 809.5089
    s = 1.1769 0.9461 0.7722 0.7183 0.955 1.0858
           0.8657 0.8016 0.9472 1.1851 1.2074 1.3387

  sigma:  0.0516

     AIC     AICc      BIC
2535.688 2542.460 2585.863

Training set error measures:
                   ME     RMSE      MAE       MPE     MAPE      MASE       ACF1
Training set 372.8259 3283.797 2633.531 0.3366449 3.939674 0.4333287 0.07885943

autoplot(hw_auto)

hw_auto %>% forecast(h=12) %>%
  autoplot() +
  ylab("Turistas")
